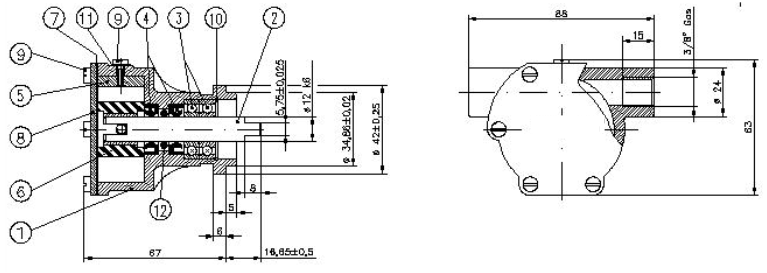

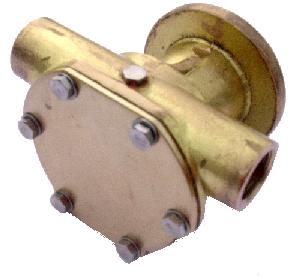

Per Motori BETA MARINE Tipo - For BETA MARINE Engines Type: BZ 482-BD 3 – BD 4 - BD 662-BD 722- BD 772 -BD 1005 – BD 1205 – BD 1305 – BD1505, BV1903,
BF 2803
Sostituisce - Replaces:
JOHNSON : F4B-9-10-35725-01/02 - F4B-9-10-24629-01
JABSCO : 29460-1401/1201/1301 – 29460-2501, 29460-1631
Rif. |
Q.tà/Q.ty |
Descrizione |
Description |
16 |
2 |
Raccordo |
Hose Connector |
15 |
2 |
Fermo |
Clip |
12 |
1 |
O-Ring |
O-Ring |
11 |
1 |
Rondella |
Washer |
10 |
1 |
Seeger |
Seeger |
*9 |
7 |
Vite |
Screw |
*8 |
1 |
Coperchio |
Cover |
*7 |
1 |
Guarnizione |
Gasket |
*6 |
1 |
Girante |
Impeller |
*5 |
1 |
Camma |
Cam |
*4 |
2 |
Anello di Tenuta |
Lip Seal |
3 |
1 |
Cuscinetto |
Ball Bearing |
2 |
1 |
Albero |
Shaft |
1 |
1 |
Corpo |
Body |
* Parti contenute nel Kit di Riparazione - Items included in the Repair Kit
Portate / Delivery |
||||||
|
700 RPM |
900 RPM |
1400 RPM |
1750 RPM |
2000 RPM |
2500 RPM |
Bar |
l/min |
l/min |
l/min |
l/min |
l/min |
l/min |
0 0,3 0,6 1 1,5 |
13 12 11 8 5
|
16 15 14 11 7
|
25 23 20 18 13 |
28 25 23 21 17
|
32 29 27 25 20 |
36 34 32 28 25 |

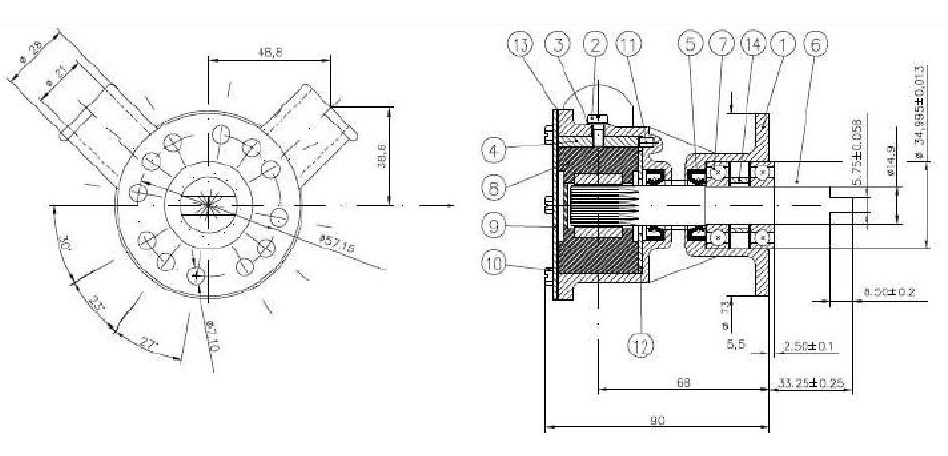

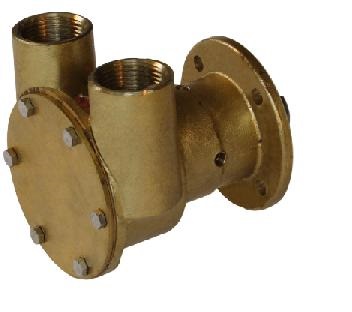

Per Motori BETA MARINE Tipo - For BETA MARINE Engines Type: BD3
Sostituisce - Replaces:
JABSCO 23430-1401
JOHNSON F7B-9-10-24329-01
Con Tenuta Meccanica - With Mechanical Seal
Rif. |
Q.tà/Q.ty |
Descrizione |
Description |
19 |
4 |
Vite |
Screw |
18 |
4 |
Rondella |
Washer |
17 |
1 |
Guarnizione |
Gasket |
16 |
1 |
Flangia |
Flange |
15 |
6 |
Vite |
Screw |
14 |
1 |
Coperchio |
Cover |
13 |
1 |
Guarnizione |
Gasket |
12 |
1 |
Seeger |
Seeger |
11 |
1 |
Girante |
Impeller |
10 |
1 |
Anello di Tenuta |
Lip Seal |
9 |
2 |
Cuscinetto |
Ball Bearing |
8 |
1 |
Distanziale |
Shaft |
7 |
1 |
Albero |
Shaft |
6 |
1 |
Tenuta Meccanica |
Mechanical Seal |
5 |
1 |
Vite |
Screw |
4 |
1 |
Camma |
Cam |
3 |
1 |
Piattello di Usura |
Wear Plate |
2 |
1 |
Spina |
Pin |
1 |
1 |
Corpo |
Body |
*Parti incluse nel Kit di Riparazione – Items included in the Repair Kit:
Portate / Delivery |
|||||||
|
700 RPM |
900 RPM |
1400 RPM |
1750 RPM |
2000 RPM |
2500 RPM |
2650 RPM |
Bar |
l/min |
l/min |
l/min |
l/min |
l/min |
l/min |
l/min |
0 0,3 0,6 1 1,5 2,0
|
50 48 44 40 35 25
|
55 51 47 44 38 30 |
85 81 78 73 67 55 |
90 100 97,5 92 87 75 |
130 120 112 105 100 90 |
150 155 140 131 125 130 |
170 165 163 160 150 140 |
Per Motori BETA MARINE Tipo - For BETA MARINE Engines Type: BF 2803 - BV 1605- BV 1903 – BV 2203 – BV 3300
Sostituisce - Replaces:
Pompa con Tenuta Meccanica - Pump with Mechanical Seal
Rif. |
Q.tà/Q.ty |
Descrizione |
Description |
*15 |
1 |
Guarnizione |
Gasket |
*14 |
1 |
Rasamento |
Plate |
13 |
1 |
Spina |
Spring Pin |
*12 |
6 |
Vite |
Cover |
*11 |
1 |
Coperchio |
Cover |
*10 |
1 |
Girante |
Seeger |
*9 |
1 |
Seeger |
Retaining Ring |
8 |
2 |
Cuscinetto |
Ball Bearing |
7 |
1 |
Albero |
Shaft |
6 |
1 |
O-Ring |
O-Ring |
*5 |
1 |
Tenuta Meccanica |
Mechanical Seal |
*4 |
1 |
Camma |
Cam |
*3 |
1 |
Rondella |
Washer |
*2 |
1 |
Vite |
Screw |
1 |
1 |
Corpo |
Body |
*Parti incluse nel Kit di Riparazione – Items included in the Repair Kit:
Portate / Delivery |
||||||
|
700 RPM |
900 RPM |
1400 RPM |
1750 RPM |
2000 RPM |
2500 RPM |
Bar |
l/min |
l/min |
l/min |
l/min |
l/min |
l/min |
0 0,3 0,6 1 1,5 |
21 19 18 14 13
|
27 25 23 19 17
|
41 38 37 30 27 |
49 47 42 37 33
|
56 54 48 42 38 |
60 57 55 48 47 |

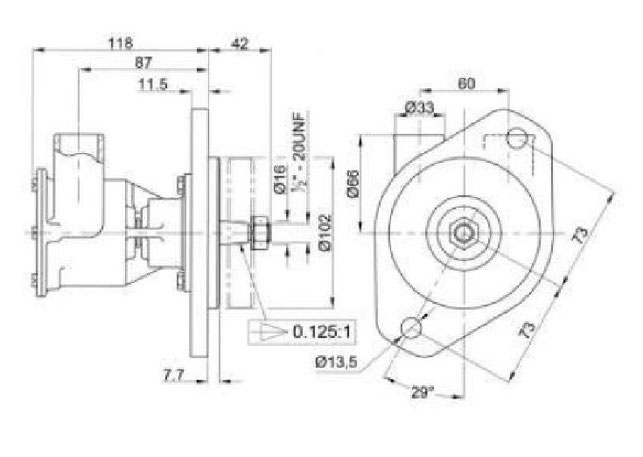

Per Motori BETA MARINE Tipo - For BETA MARINE Engines Type: BV 1903 – BV 2203 – BF 2803 - Beta 43- Beta50 – Beta 60 – Beta 70
Sostituisce - Replaces: JABSCO : 29500-1501
Rif. |
Q.tà/Q.ty |
Descrizione |
Description |
14 |
1 |
Distanziale |
Spacer |
*13 |
1 |
Guarnizione |
Gasket |
*12 |
1 |
Piattello di Usura |
Wear Plate |
11 |
1 |
Spina |
Pin |
*10 |
6 |
Vite |
Screw |
9 |
7 |
Coperchio |
Cover |
*8 |
1 |
Girante |
Impeller |
7 |
1 |
Cuscinetto |
Ball Bearing |
6 |
1 |
Albero |
Shaft |
*5 |
2 |
Anello di Tenuta |
Lip Seal |
*4 |
1 |
Camma |
Cam |
3 |
1 |
Rondella |
Washer |
*2 |
1 |
Vite |
Screw |
1 |
1 |
Corpo |
Body |
*Parti incluse nel Kit di Riparazione – Items included in the Repair Kit:
Portate / Delivery |
||||||
|
700 RPM |
900 RPM |
1400 RPM |
1750 RPM |
2000 RPM |
2500 RPM |
Bar |
l/min |
l/min |
l/min |
l/min |
l/min |
l/min |
0 0,3 0,6 1 1,5 |
21 16 15 14 13
|
27 21 20 19 17
|
41 33 32 30 27 |
49 42 40 37 33
|
56 47 46 42 38 |
63 59 57 53 47 |
Per Motori BETA MARINE Tipo - For BETA MARINE Engines Type: BD43 / 50 / 60, BF 2803 - BV 1605- BV 1903 – BV 2203 – BV 3300
Sostituisce - Replaces:
Rif. |
Q.tà/Q.ty |
Descrizione |
Description |
15 |
1 |
O-Ring |
O-Ring |
14 |
1 |
Distanziale |
Spacer |
13 |
1 |
Spina |
Pin |
*12 |
1 |
Guarnizione |
Gasket |
*11 |
1 |
Piattello di Usura |
Wear Plate |
*10 |
6 |
Vite |
Screw |
*9 |
1 |
Coperchio |
Cover |
8* |
1 |
Girante |
Impeller |
7 |
2 |
Cuscinetto |
Ball Bearing |
6 |
1 |
Albero |
Shaft |
*5 |
2 |
Anello di Tenuta |
Lip Seal |
*4 |
1 |
Camma |
Cam |
3 |
1 |
Ronella |
Washer |
*2 |
1 |
Vite |
Screw |
1 |
1 |
Corpo |
Body |
*Parti incluse nel Kit di Riparazione – Items included in the Repair Kit:
Portate / Delivery |
||||||
|
700 RPM |
900 RPM |
1400 RPM |
1750 RPM |
2000 RPM |
2500 RPM |
Bar |
l/min |
l/min |
l/min |
l/min |
l/min |
l/min |
0 0,3 0,6 1 1,5
|
21 19 18 14 13 |
27 25 23 19 17 |
41 38 37 30 27 |
49 47 42 36 33 |
56 54 48 42 38
|
60 57 55 48 47 |
