Pompe Acqua Mare Serie "SD" per Motori Nanni
Sea Water Pumps "SD" Series for Nanni Engines

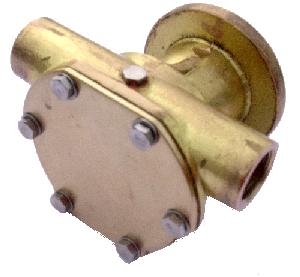

Pompa Acqua Mare Codice "SD291"
Sea Water Pump Code "SD291"
Per Motori NANNI Tipo - For NANNI Engines Type: 2.45HE-2.45HE/ECO -2.50HE-3.75HE – N2.10 – N2.14 – N3.21
Sostituisce - Replaces:
-
JOHNSON : F4B-9-10-35725-01/02 - F4B-9-10-24629-01
-
JABSCO : 29460-1401/1201/1301 – 29460-2501, 29460-1631
|
Rif. |
Q.tà/Q.ty |
Descrizione |
Description |
|
16 |
2 |
Raccordo |
Hose Connector |
|
15 |
2 |
Fermo |
Clip |
|
12 |
1 |
O-Ring |
O-Ring |
|
11 |
1 |
Rondella |
Washer |
|
10 |
1 |
Seeger |
Seeger |
|
*9 |
7 |
Vite |
Screw |
|
*8 |
1 |
Coperchio |
Cover |
|
*7 |
1 |
Guarnizione |
Gasket |
|
*6 |
1 |
Girante |
Impeller |
|
*5 |
1 |
Camma |
Cam |
|
*4 |
2 |
Anello di Tenuta |
Lip Seal |
|
3 |
1 |
Cuscinetto |
Ball Bearing |
|
2 |
1 |
Albero |
Shaft |
|
1 |
1 |
Corpo |
Body |
* Parti contenute nel Kit di Riparazione - Items included in the Repair Kit
|
Portate / Delivery |
||||||
|
|
700 RPM |
900 RPM |
1400 RPM |
1750 RPM |
2000 RPM |
2500 RPM |
|
Bar |
l/min |
l/min |
l/min |
l/min |
l/min |
l/min |
|
0 0,3 0,6 1 1,5 |
13 12 11 8 5
|
16 15 14 11 7
|
25 23 20 18 13 |
28 25 23 21 17
|
32 29 27 25 20 |
36 34 32 28 25 |
Pompa Acqua Mare Codice "SD4481"
Sea Water Pump Code "SD4481"
Per Motori Nanni Tipo - For Nanni Engines Type: 3,110 HE – 4.110 HE – 4.150 HE – 4.190 HE - N4.38 -N4.40 – N4.43 – N4,200HE
Sostituisce - Replaces:
- BETA 207-0415
- NANNI 970-301725
- JOHNSON F5B9-10-24334- 02, F5B9-10-24334- 01
Pompa Con Tenuta Meccanica - Pump with Mechanical Seal
|
Rif. |
Q.tà/Q.ty |
Descrizione |
Description |
|
*15 |
1 |
Guarnizione |
Gasket |
|
*14 |
1 |
Rasamento |
Plate |
|
13 |
1 |
Spina |
Spring Pin |
|
*12 |
6 |
Vite |
Cover |
|
*11 |
1 |
Coperchio |
Cover |
|
*10 |
1 |
Girante |
Seeger |
|
*9 |
1 |
Seeger |
Retaining Ring |
|
8 |
2 |
Cuscinetto |
Ball Bearing |
|
7 |
1 |
Albero |
Shaft |
|
6 |
1 |
O-Ring |
O-Ring |
|
*5 |
1 |
Tenuta Meccanica |
Mechanical Seal |
|
*4 |
1 |
Camma |
Cam |
|
*3 |
1 |
Rondella |
Washer |
|
*2 |
1 |
Vite |
Screw |
|
1 |
1 |
Corpo |
Body |
*Parti incluse nel Kit di Riparazione – Items included in the Repair Kit:
|
Portate / Delivery |
||||||
|
|
700 RPM |
900 RPM |
1400 RPM |
1750 RPM |
2000 RPM |
2500 RPM |
|
Bar |
l/min |
l/min |
l/min |
l/min |
l/min |
l/min |
|
0 0,3 0,6 1 1,5 |
21 19 18 14 13
|
27 25 23 19 17
|
41 38 37 30 27 |
49 47 42 37 33
|
56 54 48 42 38 |
60 57 55 48 47 |
Pompa Acqua Mare Codice "SD461"
Sea Water Pump Code "SD461"
Per Motori Nanni Tipo - For Engines Nanni Types: 4.220 HE – 4.240 TDI - 4.340 TDI – 4.440HE - 4.440 ESC – 5.280 HE – 6.250 HE - 6.280HE - OM 636 – OM 617
Sostituisce - Replaces:
- JOHNSON : F7B-9-10-24127 / F7B–9-10-24127-1 / F7B-9-10-24127-2 / F7B-9-10-24127-3 / F7B-903-10-24431-01
- JABSCO: 23430-1701 / 23430-1001 / 23430-1041 / 23430-1051 C
- VM: 35212032F / 3.521.0036A / 3.521.0036B
Pompa con Tenuta Meccanica - Pump with Mechanical Seal
|
Rif. |
Q.tà/Q.ty |
Descrizione |
Description |
|
16 |
1 |
Anello di Tenuta |
Lip Seal |
|
15 |
1 |
Seeger |
Seeger |
|
*14 |
1 |
Guarnizione |
Gasket |
|
13 |
1 |
O-Ring |
O-Ring |
|
*12 |
1 |
Piattello di Usura |
Wear Plate |
|
11 |
1 |
Spina |
Pin |
|
*10 |
6 |
Vite |
Screw |
|
*9 |
1 |
Coperchio |
Cover |
|
*8 |
1 |
Girante |
Impeller |
|
7 |
1 |
Seeger |
Seeger |
|
6 |
2 |
Cuscinetto |
Ball Bearing |
|
5 |
1 |
Albero |
Shaft |
|
*4 |
1 |
Tenuta Meccanica |
Mechanical Seal |
|
*3 |
1 |
Camma |
Cam |
|
*2 |
1 |
Vite |
Screw |
|
1 |
1 |
Corpo |
Body |
*Parti incluse nel Kit di Riparazione – Items included in the Repair Kit:
|
Portate / Delivery |
||||||
|
|
700 RPM |
900 RPM |
1400 RPM |
1750 RPM |
2000 RPM |
2500 RPM |
|
Bar |
l/min |
l/min |
l/min |
l/min |
l/min |
l/min |
|
0 0,3 0,6 1 1,5 |
40 24 22 20 15
|
55 45 42 41 30
|
85 84 78 68 50 |
118 105 104 100 80
|
150 142 135 122 90 |
165 160 158 142 120 |
Pompa Acqua Mare Codice: "SD4821"
Sea Water Pump Code "SD4821"
Per Motori Nanni Tipo - For Engines Nanni Types: 4.190E
Sostituisce - Replaces:
- JABSCO : 29500-1501
- NANNI : 301725
|
Rif. |
Q.tà/Q.ty |
Descrizione |
Description |
|
14 |
1 |
Distanziale |
Spacer |
|
*13 |
1 |
Guarnizione |
Gasket |
|
*12 |
1 |
Piattello di Usura |
Wear Plate |
|
11 |
1 |
Spina |
Pin |
|
*10 |
6 |
Vite |
Screw |
|
9 |
7 |
Coperchio |
Cover |
|
*8 |
1 |
Girante |
Impeller |
|
7 |
1 |
Cuscinetto |
Ball Bearing |
|
6 |
1 |
Albero |
Shaft |
|
*5 |
2 |
Anello di Tenuta |
Lip Seal |
|
*4 |
1 |
Camma |
Cam |
|
3 |
1 |
Rondella |
Washer |
|
*2 |
1 |
Vite |
Screw |
|
1 |
1 |
Corpo |
Body |
*Parti incluse nel Kit di Riparazione – Items included in the Repair Kit:
|
Portate / Delivery |
||||||
|
|
700 RPM |
900 RPM |
1400 RPM |
1750 RPM |
2000 RPM |
2500 RPM |
|
Bar |
l/min |
l/min |
l/min |
l/min |
l/min |
l/min |
|
0 0,3 0,6 1 1,5 |
21 16 15 14 13
|
27 21 20 19 17
|
41 33 32 30 27 |
49 42 40 37 33
|
56 47 46 42 38 |
63 59 57 53 47 |
Pompa Acqua Mare Codice: "SD5301"
Sea Water Pump Code “SD5301”
Per Motori Nanni Tipo - For Engines Nanni Types: MB180 - MB220 – MB300 – 4,110L – 4.180
Sostituisce - Replaces:
- JOHNSON: F5B-9-10-24119, F5B-9002- 10-24119-2, F5B-9022- 10-24119-3, F5B-9006- 10-24119-7, F5B-9007-10-24119-8, F5B9-10-24035 -2
- JABSCO: 3270-271 / 1951- 3270-200 / 3270-200 - 3270-2401 / 3270-2101 / 3270-200
|
Rif. |
Q.tà/Q.ty |
Descrizione |
Description |
|
*16 |
1 |
Guarnizione |
Gasket |
|
*15 |
1 |
Rasamento |
Shim |
|
14 |
1 |
Spina |
Pin |
|
*13 |
6 |
Vite |
Screw |
|
*12 |
1 |
Coperchio |
Cover |
|
11 |
1 |
O-Ring |
O-Ring |
|
*10 |
1 |
Girante |
Impeller |
|
9 |
1 |
Fermo |
Retaining Ring |
|
8 |
2 |
Cuscinetto |
Ball Bearing |
|
7 |
1 |
Albero |
Shaft |
|
6 |
1 |
Distanziale |
Spacer |
|
*5 |
1 |
Tenuta Meccanica |
Mechanical Seal |
|
*4 |
1 |
Camma |
Cam |
|
*3 |
1 |
Rondella |
Washer |
|
*2 |
1 |
Vite |
Screw |
|
1 |
1 |
Corpo |
Body |
* Parti incluse nel Kit di Riparazione - Items included in the Repair Kit:
|
Portate / Delivery |
||||||
|
|
700 RPM |
900 RPM |
1400 RPM |
1750 RPM |
2000 RPM |
2500 RPM |
|
Bar |
l/min |
l/min |
l/min |
l/min |
l/min |
l/min |
|
0 0,3 0,6 1 1,4 |
21 16 15 14 13 |
27 21 20 19 17 |
41 33 32 30 25 |
49 41 40 37 27 |
56 46 45 42 38 |
60 57 55 48 40 |
Pompa Acqua Mare Codice: "SD5471"
Sea Water Pump Code: "SD5471"
Per Motori Nanni Tipo - For Engines Nanni Types: 2.60HE – 3.90HE – 3.90HE
Sostituisce - Replaces:
- JOHNSON: FAB-9-10-35241-1, F4B-9-10-35064-1
- JABSCO: 29480-2231, 29300-2101C
|
Rif. |
Q.tà/Q.ty |
Descrizione |
Description |
|
15 |
2 |
Staffa |
Clamp |
|
*14 |
6 |
Vite |
Screw |
|
*13 |
1 |
Coperchio |
Cover |
|
*12 |
1 |
Guarnizione |
Gasket |
|
11 |
1 |
O-Ring |
O-Ring |
|
*10 |
1 |
Girante |
Impeller |
|
9 |
1 |
Seeger |
Seeger |
|
8 |
2 |
Cuscinetto |
Ball Bearing |
|
7 |
1 |
Albero |
Shaft |
|
7 |
1 |
Albero |
Shaft |
|
6 |
1 |
O-Ring |
O-Ring |
|
*5 |
2 |
Anello di Tenuta |
Lip Seal |
|
*4 |
1 |
Camma |
Cam |
|
*3 |
1 |
Rondella |
Washer |
|
2 |
1 |
Vite |
Screw |
|
1 |
1 |
Corpo |
Body |
*Parti incluse nel Kit di Riparazione – Items included in the Repair Kit:
|
Portate / Delivery |
||||||
|
|
700 RPM |
900 RPM |
1400 RPM |
1750 RPM |
2000 RPM |
2500 RPM |
|
Bar |
l/min |
l/min |
l/min |
l/min |
l/min |
l/min |
|
0 0,3 0,6 1
|
13 11 9 5
|
16 12 11,5 10,5
|
23 20 16,5 15
|
29,5 22.5 19 18
|
28 25 21 20
|
32 29 26 25 |
Pompa Acqua Mare Codice: "SD5561"
Sea Water Pump Code: "SD5561"
Per Motori Nanni Tipo - For Engines Nanni Types: 3,110 HE – 4.110 HE – 4.150 HE – 4.190 HE - N4.38 -N4.40 – N4.43 – N4,200HE
Sostituisce - Replaces:
- NANNI 970-301725
- JOHNSON F5B9-10-24334- 02, F5B9-10-24334 -01
|
Rif. |
Q.tà/Q.ty |
Descrizione |
Description |
|
15 |
1 |
O-Ring |
O-Ring |
|
14 |
1 |
Distanziale |
Spacer |
|
13 |
1 |
Spina |
Pin |
|
*12 |
1 |
Guarnizione |
Gasket |
|
*11 |
1 |
Piattello di Usura |
Wear Plate |
|
*10 |
6 |
Vite |
Screw |
|
*9 |
1 |
Coperchio |
Cover |
|
8* |
1 |
Girante |
Impeller |
|
7 |
2 |
Cuscinetto |
Ball Bearing |
|
6 |
1 |
Albero |
Shaft |
|
*5 |
2 |
Anello di Tenuta |
Lip Seal |
|
*4 |
1 |
Camma |
Cam |
|
3 |
1 |
Ronella |
Washer |
|
*2 |
1 |
Vite |
Screw |
|
1 |
1 |
Corpo |
Body |
*Parti incluse nel Kit di Riparazione – Items included in the Repair Kit:
|
Portate / Delivery |
||||||
|
|
700 RPM |
900 RPM |
1400 RPM |
1750 RPM |
2000 RPM |
2500 RPM |
|
Bar |
l/min |
l/min |
l/min |
l/min |
l/min |
l/min |
|
0 0,3 0,6 1 1,5
|
21 19 18 14 13 |
27 25 23 19 17 |
41 38 37 30 27 |
49 47 42 36 33 |
56 54 48 42 38
|
60 57 55 48 47 |
